1.施工條件

◆ 應具備下列經批準的消防設計文件：

系統圖

各防火分區、樓層隧道區間、地鐵站廳或站臺的疏散指示方案

設備布置平面圖、接線圖、安裝圖

系統控制邏輯設計文件

◆ 系統設備的現行國家標準、系統設備的使用說明書等技術資料齊全

◆  設計單位向建設、施工、監理單位進行技術交底，明確相應技術要求。

◆  材料、系統部件及配件齊全，規格、型號符合設計要求，能夠保證正常施工

◆ 經檢查，與系統施工相關的預埋件、預留孔洞等符合設計要求

◆ 施工現場及施工中使用的水、電、氣能夠滿足連續施工的要求

◆  投入電源前需確認事項：

查外接線是否松動，有無短路、錯接，絕緣電阻是否符合要求。

檢查備用電源是否正確連接。

檢查機柜內端子配線是否按照所附接線圖連接。

檢查機柜內電路板、連接線有無松動或脫落。

◆  投入電源后應注意事項：

設備出廠前，均經過嚴格測試。如系統顯示有異常，應首先檢查設置。

為了確保能夠及時反應應急啟動，系統應處于正常監視狀態。

出現故障應及時排除；無法排除時，請及時與我公司技術服務部聯系。

◆  接線注意事項：

CAN通信線的CAN H和CAN L不可接反或短路；

分配電的DC36V輸入有極性，注意不要接反或短路；

燈具的接線無極性要求；

DC36V電源線的線徑計算，應考慮最大電流的線路壓降，確保設備負載端的電壓在28V以上；

電源接線前也要測線，要求線間阻值大于40KΩ，對地阻值大于20MΩ，測量線間阻值嚴禁在安裝設備后用搖表測量；

電池一般在電源電量充足并靜態工作時，電池可保證工作3小時，但在備電欠壓或主電長時間斷電時關掉備電。在停電時最好要把主備電全部關掉；

在主機開機之前，需檢查市電輸入電壓，對于低于AC180V和高于AC240V的電源及電壓波動較大電源、臨時電源嚴禁接入；

CAN通信線宜選用截面積不小于1.5mm2的雙色雙絞阻燃或阻燃耐火電線電纜（要求每千米線全程阻抗小于28Ω），長度不超過1500m，為避免干擾需單獨鋪設管路，每臺設備需配置通訊接口；聯網的方式為總線拓?fù)浣Y(jié)構，也就是從A到B，從B到C，從C到D...；控制器設為00號，集中電源和分配電自01、02、03...順序排列。

2、安裝工藝：

海灣應急照明控制器HW-C-60W-N100海灣應急照明控制器

◆采用落地安裝，立柜式控制器安裝時距地面應不小于15cm。

◆線纜的進/出線方式為：設備底部進/出線。

◆機殼必須接地，單獨接地電阻應小于4Ω，聯合接地電阻應小于1Ω。

海灣應急照明集中電源HW-DL-1KVA-N200消防應急燈具專用應急電源

◆ 設備安裝時，0.5KW應急照明集中電源底邊距地面高度宜為0.5m-0.8m；或者落地安裝；

◆靠近門軸的側面距墻體不應小于0.5m，正面操作距離不應小于1m；

◆ 壁掛安裝孔位要求：

1)使用M6膨脹螺絲4只；

2)線纜的進/出線方式為：設備上側進/出線（設備正面為參照面）。

海灣應急照明分配電裝置HW-FP-300W-N300應急照明分配電裝置

◆ 設備安裝時，應急照明分配電裝置底邊距地面高度宜為1m-1.5m，靠近門軸的側面距墻體不應小于0.5m，正面操作距離不應小于1m。

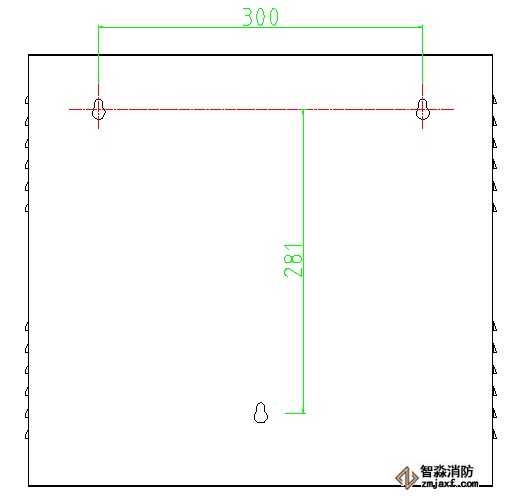

◆壁掛安裝孔位要求300mmx281mm，使用M6膨脹螺絲3只。

◆線纜的進/出線方式為：設備上部進/出線。

◆應急照明分配電裝置請安裝于距離集中電源最近的位置。

3.技術要求：

◆應急照明控制器、集中電源、分配電裝置的安裝應符合下列規定：

應安裝牢固，不得傾斜；

在輕質墻上采用壁掛方式安裝時，應采取加固措施；

落地安裝時，其底邊高出地（樓）面100~200mm；

設備在電氣豎井內安裝時，應采用下出口進線方式；

設備接地應牢固，并應設置明顯標識。

◆ 應急照明控制器或集中電源的蓄電池組，需進行現場安裝時，應核對蓄電池組的規格、型號、容量，并應符合設計文件的規定，蓄電池組的安裝應符合產品使用說明書的要求。

◆應急照明控制器主電源應設置明顯的永久性標識，并應直接與消防電源連接，嚴禁使用電源插頭；應急照明控制器與其外接備用電源之間應直接連接。

◆集中電源的前部和后部應適當留出更換蓄電池組的作業空間

◆ 應急照明控制器、集中電源、分配電裝置的接線應符合下列規定：

引入設備的電纜和導線，配線應整齊，不宜交叉，并應固定牢靠；

線纜芯線的端部，均應表明編號，并與圖紙一致，字跡應清晰且不宜褪色；

端子板的每個接線端，接線不得少于2根

線纜應留有不小于200mm的余量

導線應綁扎成束

線纜穿管、槽盒后，應將管口、槽口封堵

4、使用環境：

溫度：0℃-55℃                   相對濕度：≤95％，不結露
