剩余電流互感器正確穿線方法及錯誤穿線方法圖

作者:海灣消防設備文章來源：http://m.gdjiaan.com/ [大中小]

剩余電流互感器正確穿線方法及錯誤穿線方法圖

電氣火災監控系統經常報警或者故障的問題在實際工程中經常遇見，除了線路、設備本身原因外，其實也存在不少朋友把剩余電流互感器的安裝穿線搞錯了。

下面為剩余電流互感器錯誤穿線安裝使用方式：

地線穿入剩余電流互感器

地線穿入互感器

零線重復穿入剩余電流互感器

零線重復穿入互感器

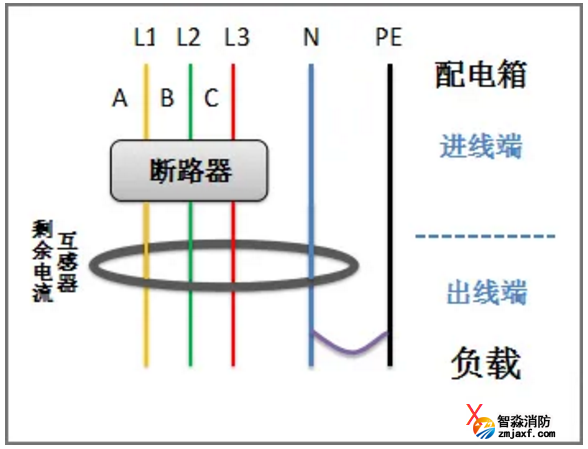

剩余電流互感器后零線重復接地

互感器后零線重復接地

剩余電流互感器零線地線混用

零線地線混用

剩余電流互感器不同配電回路零線混用

不同配電回路零線混用

上述幾種方式的錯誤接線都會導致電氣火災探測器報警，剩余電流互感器正確穿線方法如下圖所示：

剩余電流互感器正確穿線方法
