管道支吊架的安裝間距，規范上是如何規定的？

作者:海灣消防設備文章來源：http://m.gdjiaan.com/ [大中小]

管道支吊架間距設置不規范是安裝工程中的一項通病現象，具體表現為管道支吊架安裝間距過大，間距不均勻。比如下面的問題實例。

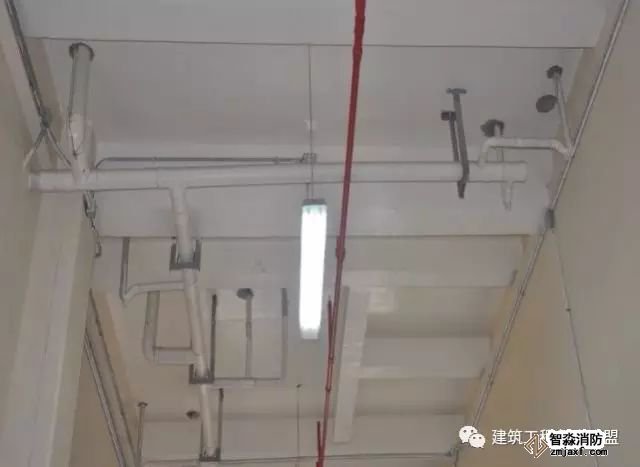

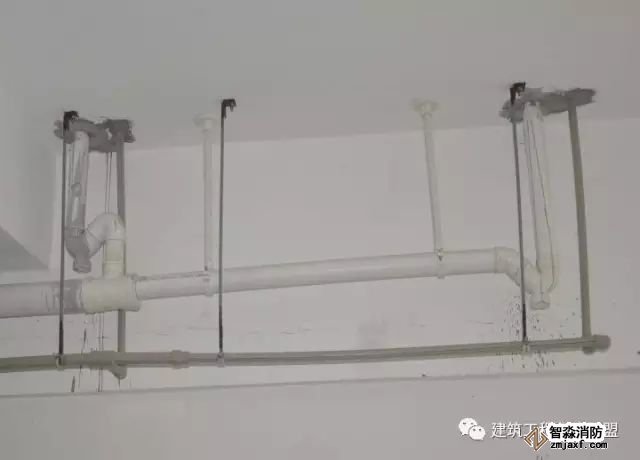

PVC-U排水橫管支架間距過大，不符合規范要求：

PP-R支架安裝間距過大，間距不均勻：

管道支吊架間距設置不規范造成的影響：

①支吊架安裝間距過大，管道將會局部變形、下沉，影響管道使用安全。

②支吊架安裝間距不均勻，安裝觀感差。

《建筑給水排水及采暖工程施工質量驗收規范》上對管道支吊架間距的相關規定：

3.3.8 鋼管水平安裝的支、吊架間距不應大于表3.3.8的規定。

表3.3.8 鋼管管道支架的最大間距

3.3.9 采暖、給水及熱水供應系統的塑料管及復合管垂直或水平安裝的支架間距應符合表3.3.9的規定。采用金屬制作的管道支架，應在管道與支架間加襯非金屬墊或套管。

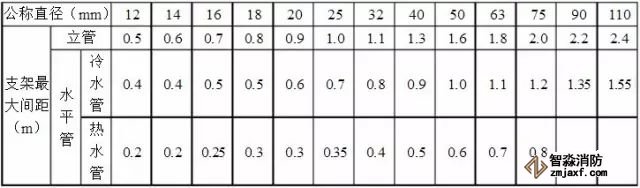

表3.3.9 塑料管及復合管管道支架的最大間距

3.3.10 銅管垂直或水平安裝的支架間距應符合表3.3.10的規定。

表3.3.10 銅管管道支架的最大間距

3.3.11 采暖、給水及熱水供應系統的金屬管道立管管卡安裝應符合下列規定：

①樓層高度小于或等于5m，每層必須安裝1個。

②樓層高度大于5m，每層不得少于2個。

③管卡安裝高度，距地面應為1.5～1.8m，2個以上管卡應勻稱安裝，同一房間管卡應安裝在同一高度上。

5.2.8 金屬排水管道上的吊鉤或卡箍應固定在承重結構上。固定件間距：橫管不大于2m；立管不大于3m。

樓層高度小于或等于4m，立管可安裝1個固定件。立管底部的彎管處應設支墩或采取固定措施。

5.2.9 排水塑料管道支、吊架間距應符合表5.2.9的規定。

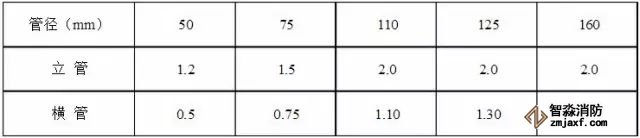

表5.2.9 排水塑料管道支吊架最大間距（單位：m）

管道支吊架間距設置不規范的原因：

（1）片面追求省工省料，沒有按管道材質、規格大小對照規范要求設置支吊架的間距。

（2）施工隨意，沒有整體考慮支(吊)架安裝觀感。

管道支吊架間距設置不規范的防治：

支架安裝前應根據管道設計坡度和起點標高，算出中間各點和終點標高，彈好線，按滿足規范間距要求和均勻布置原則，定出各支架安裝點及標高進行安裝。

規范施工的實例賞析

↓↓↓

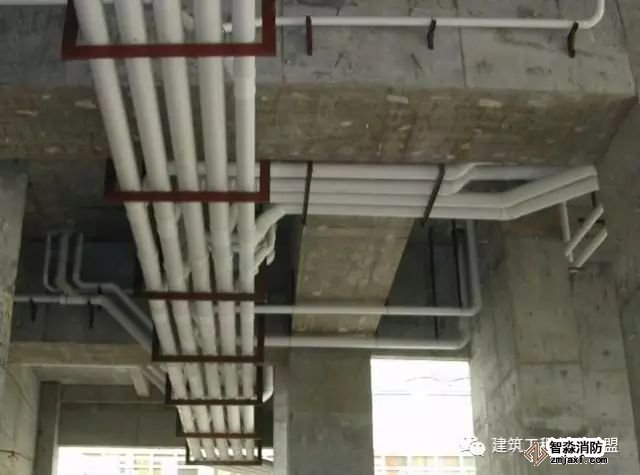

PP-R給水管道支架間距均勻合理，管道平直：

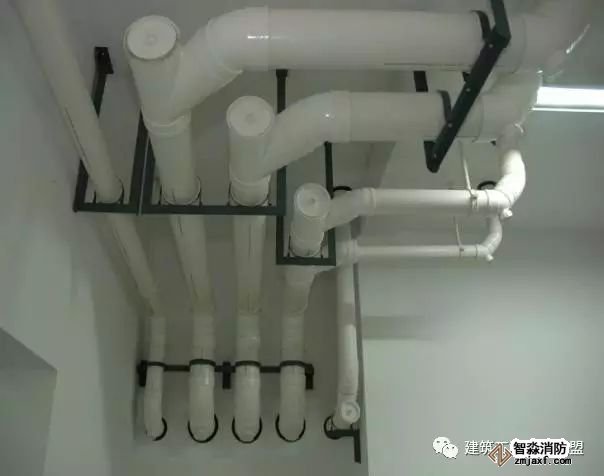

PVC-U排水管道支架間距均勻合理：

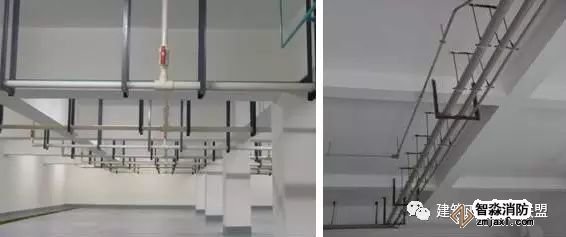

不銹鋼給水管道支架間距均勻合理，管道平直：

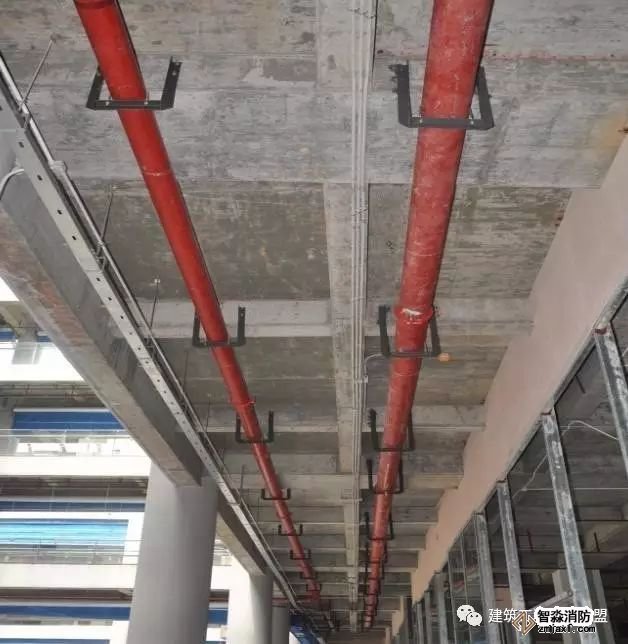

消防管道(鋼管)支架間距符合規范要求：

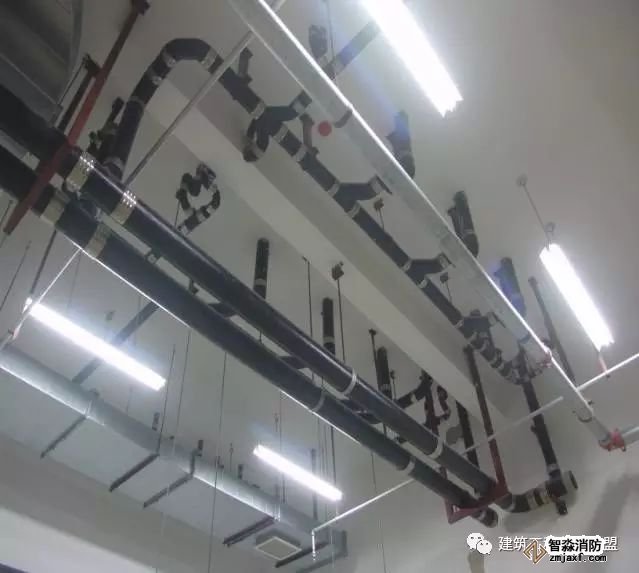

柔性接口排水鑄鐵管橫(立)管支架均勻合理：
