消防自動噴水滅火系統設計主要參數
知識點：自動噴水滅火系統火災危險等級
自動噴水滅火系統設置場所的火災危險等級，共分為4類8級
輕危險級
中危險級（Ⅰ、Ⅱ級）
嚴重危險級（Ⅰ、Ⅱ級）
倉庫危險級（Ⅰ、Ⅱ、Ⅲ級）
（一）輕危險級
一般指可燃物品較少、火災放熱速率較低、外部增援和人員疏散較容易的場所。
（二）中危險級
一般指內部可燃物數量、火災放熱速率為中等，火災初期不會引起劇烈燃燒的場所。大部分民用建筑和工業廠房劃歸中危險級。根據此類場所種類多、范圍廣的特點，劃分為中Ⅰ級和中Ⅱ級。
（三）嚴重危險級
一般指火災危險性大，且可燃物品數量多，火災時容易引起猛烈燃燒并可能迅速蔓延的場所。
（四）倉庫火災危險級
Ⅰ級儲存食品、煙酒以及用木箱、紙箱包裝的不燃難燃物品；Ⅱ級儲存木材、紙、皮革等物品（可燃物品）和用各種塑料瓶、盒包裝（可燃物品包裝）的不燃物品及各類物品混雜儲存；Ⅲ級一般是指儲存A組塑料與橡膠及其制品等物品。
常見自動噴水滅火系統設置場所火災危險等級舉例見下表。
表自動噴水滅火系統設置場所火災危險等級舉例
|
火災危險等級 |
設置場所 |
|
|
輕危險級 |
建筑高度為24m及以下的旅館、辦公樓；僅在走道設置閉式系統的建筑等 |
|
|
中危險級 |
Ⅰ級 |
（1）高層民用建筑：旅館、辦公樓、綜合樓、郵政樓、金融電信樓、指揮調度樓、廣播電視樓（塔）等 （2）公共建筑（含單多高層）：醫院、療養院；圖書館（書庫除外）、檔案館、展覽館（廳）；影劇院、音樂廳和禮堂（舞臺除外）及其他娛樂場所；火車站和飛機場及碼頭的建筑；總建筑面積小于5000㎡的商場、總建筑面積小于1000㎡的地下商場等（記憶特點是大量人來人往） |
|
中危險級 |
Ⅰ級 |
（3）文化遺產建筑：木結構古建筑、國家文物保護單位等（記憶特點是大量人來人往） （4）工業建筑：食品、家用電器、玻璃制品等工廠的備料與生產車間等；冷藏庫、鋼屋架等建筑構件（記憶特點是難燃不燃材料） |
|
中危險級 |
Ⅱ級 |
（1）民用建筑：書庫、舞臺（葡萄架除外）、汽車停車場、總建筑面積5000㎡及以上的商場、總建筑面積1000㎡及以上的地下商場、凈空高度不超過8m、物品高度不超過3.5m的自選商場等。（記憶特點是可燃物品累積到一定程度） （2）工業建筑：棉毛麻絲及化纖的紡織、織物及制品、木材木器及膠合板谷物加工、煙草及制品、飲用酒（啤酒除外）、皮革及制品、造紙及紙制品、制藥等工廠的備料與生產車間（記憶特點是可燃材料） |
|
嚴重危險級 |
Ⅰ級 |
印刷廠、酒精制品、可燃液體制品等工廠的備料與車間、凈空高度不超過8m、物品高度超過3.5m的自選商場等。（記憶特點是甲乙丙類液體堆積） |
|
Ⅱ級 |
易燃液體噴霧操作區域、固體易燃物品、可燃的氣溶膠制品、溶劑清洗、噴涂油漆、瀝青制品等工廠的備料及生產車間、攝影棚、舞臺葡萄架下部（記憶特點是氣態或易揮發液態甲乙丙） |
|
|
倉庫危險級 |
Ⅰ級 |
食品、煙酒；木箱、紙箱包裝的不燃難燃物品等 |
|
Ⅱ級 |
木材、紙、皮革、谷物及制品、棉毛麻絲化纖及制品、家用電器、電纜、B組塑料與橡膠及其制品、鋼塑混合材料制品、各種塑料瓶盒包裝的不燃物品及各類物品混雜儲存的倉庫等（記憶特點是可燃物品） |
|
|
Ⅲ級 |
A組塑料與橡膠及其制品；瀝青制品等（記憶特點是易燃物品） |
|
|
備注 |
A組塑料、橡膠：丙烯腈-丁二烯-苯乙烯共聚物（ABS）、縮醛（聚甲醛）、聚甲基丙烯酸甲酯、玻璃纖維增強聚酯（FRP）、熱塑性聚酯（PET）、聚丁二烯、聚碳酸酯、聚乙烯、聚丙烯、聚苯乙烯、聚氨基甲酸酯、高增塑聚氯乙烯（PVC，如人造革、膠片等）、苯乙烯-丙烯腈（SAN）等。丁基橡膠、乙丙橡膠（EPDM）、發泡類天然橡膠、腈橡膠（丁腈橡膠）、聚酯合成橡膠、丁苯橡膠（SBR）等。 |
|
|
備注 |
B組塑料、橡膠：醋酸纖維素、醋酸丁酸纖維素、乙基纖維素、氟塑料、錦綸（錦綸6、錦綸6/6）、三聚氰胺甲醛、酚醛塑料、硬聚氯乙烯（PVC，如管道、管件等）、聚偏二氟乙烯（PVDC）、聚偏氟乙烯（PVDF）、聚氟乙烯（PVF）、脲甲醛等。氯丁橡膠、不發泡類天然橡膠、硅橡膠等。粉末、顆粒、壓片狀的A組塑料。 |
|
知識點：自動噴水滅火系統設計基本參數
一、系統設計基本參數
（一）民用建筑和工業廠房的系統設計基本參數
應符合下表的要求。僅在走道設置單排閉式噴頭的閉式系統，其作用面積應按最大疏散距離所對應的走道面積確定；裝有網格、柵板類通透性吊頂噴水強度應按規定值的1.3倍確定；干式系統的作用面積按規定值的1.3倍確定。系統最不利點處噴頭的工作壓力不應低于0.05Mpa，靜壓不應小于0.10MPa。

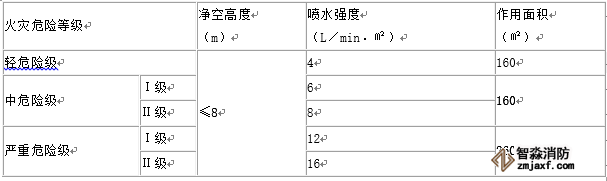

表民用建筑和工業廠房的系統設計基本參數
（二）非倉庫類高大凈空場所系統設計基本參數
最大儲物高度超過3.5m的自選商場應按16L/min﹒㎡確定噴水強度。
表非倉庫類高大凈空場所的系統設計基本參數
|
適用場所 |
凈空高度 |
噴水強度（L/min﹒㎡） |
作用面積（㎡） |
噴頭選型 |
噴頭最大間距 |
|
中庭、影劇院、音樂廳、單一功能體育館等 |
8～12 |
6 |
260 |
K=80 |
3 |
|
會展中心、多功能體育館、自選商場等 |
8～12 |
12 |
300 |
K=115 |
|
|
注：表中“～”兩側的數據，左側為“大于”、右側為“不大于”。 |
|||||
（三）不同倉庫內系統設計基本參數
根據物質性質
儲存方式
選用噴頭類型確定。
1.堆垛儲物倉庫
Ⅰ級、Ⅱ級堆垛儲物倉庫的系統設計基本參數
|
火災危險等級 |
儲物高度 |
噴水強度（L/min﹒㎡） |
作用面積（㎡） |
持續噴水時間 |
|
倉庫危險級Ⅰ級 |
3.0～3.5 |
8 |
160 |
1.0 |
|
3.5～4.5 |
8 |
200 |
1.5 |
|
|
4.5～6.0 |
10 |
|||
|
6.0～7.5 |
14 |
|||
|
倉庫危險級Ⅱ級 |
3.0～3.5 |
10 |
200 |
2.0 |
|
3.5～4.5 |
12 |
|||
|
4.5～6.0 |
16 |
|||
|
6.0～7.5 |
22 |
|||
|
注：本表適用于室內最大凈空高度不超過9.0m的倉庫。 |
||||
Ⅲ級分類堆垛儲物倉庫的系統設計基本參數
|
最大儲物高度 |
最大凈空高度 |
噴水強度（L/min﹒㎡） |
作用面積（㎡） |
持續噴水時間 |
|||
|
袋裝與無包裝發泡塑料、橡膠 |
箱裝發泡塑料、橡膠 |
箱裝與袋裝不發泡塑料、橡膠 |
無包裝不發泡塑料、橡膠 |
||||
|
1.5 |
7.5 |
8.0 |
240 |
1 |
|||
|
3.5 |
4.5 |
16.0 |
16.0 |
120 |
12.0 |
||
|
6.0 |
24.5 |
22.0 |
20.5 |
16.5 |
|||
|
9.5 |
32.5 |
2.5 |
24.5 |
18.5 |
|||
|
4.5 |
6.0 |
20.5 |
18.5 |
6.5 |
1.0 |
||
|
7.5 |
32.5 |
28.5 |
24.5 |
18.5 |
|||
|
6.0 |
7.5 |
24.5 |
22.5 |
18.5 |
14.5 |
||
|
9.0 |
36.5 |
34.5 |
28.5 |
22.5 |
|||
|
7.5 |
9.0 |
30.5 |
28.5 |
22.5 |
18.5 |
||
2.貨架儲物倉庫

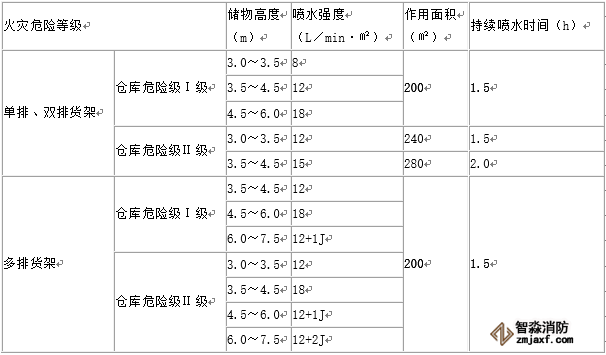

I級、II級倉庫危險級的貨架儲物倉庫設計基本參數
當Ⅰ級、Ⅱ級危險級的倉庫中混雜儲存Ⅲ級倉庫危險級的貨品系統的設計基本參數3.混儲倉庫
|
儲存貨品類別 |
儲存方式 |
儲物高度 |
最大凈空高度 |
噴水強度（L/min﹒㎡） |
作用面積（㎡） |
持續噴水時間 |
|
|
儲物中包括瀝青制品或者箱裝A組塑料、橡膠 |
堆垛/貨架 |
≤1.5 |
9.0 |
8 |
160 |
1.5 |
|
|
1.5～3.0 |
4.5 |
12 |
240 |
2.0 |
|||
|
1.5～3.0 |
6.0 |
16 |
240 |
2.0 |
|||
|
3.0～3.5 |
5.0 |
||||||
|
堆垛 |
3.0～3.5 |
8.0 |
16 |
240 |
2.0 |
||
|
貨架 |
1.5～3.5 |
9.0 |
8+1J |
160 |
2.0 |
||
|
儲物中包括袋裝A組塑料、橡膠 |
堆垛/貨架 |
≤1.5 |
9.0 |
8 |
160 |
1.5 |
|
|
1.5～3.0 |
4.5 |
16 |
240 |
2.0 |
|||
|
3.0～3.5 |
5.0 |
||||||
|
堆垛 |
1.5～2.5 |
9.0 |
16 |
240 |
2.0 |
||
|
儲物中包括袋裝不發泡A組塑料、橡膠 |
堆垛/貨架 |
1.5～3.0 |
6.0 |
16 |
240 |
2.0 |
|
|
儲物中包括袋裝發泡A組塑料、橡膠 |
貨架 |
1.5～3.0 |
6.0 |
8+1J |
160 |
2.0 |
|
|
儲物中包括輪胎 或紙卷 |
堆垛/貨架 |
1.5～3.5 |
9.0 |
12 |
240 |
2.0 |
|
|
注：1.無包裝的塑料橡膠視同紙袋、塑料袋包裝。 2.貨架內置噴頭應采用與頂板下噴頭相同的噴水強度，用水量應按開放6只噴頭確定。 |
|||||||
4.采用早期抑制快速響應噴頭的倉庫系統設計基本參數不應低于下表的規定。

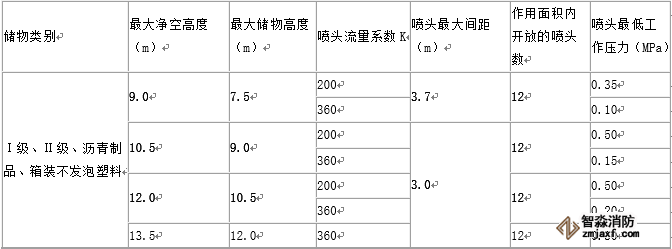

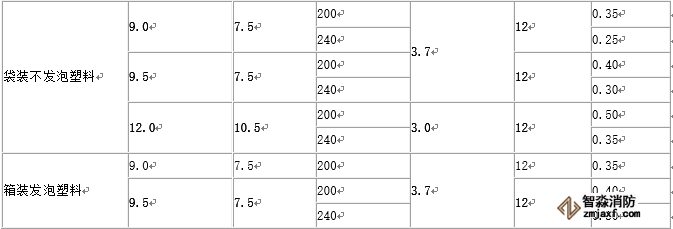

采用早期抑制快速響應噴頭的倉庫系統設計基本參數
注：早期抑制快速響應噴頭在保護最大高度范圍內，如有貨架應為通透性層板。
（四）局部應用系統設計基本參數
凈空不超過8m、1000㎡的民建可用局部應用濕式系統，應采用快速響應噴頭，噴水強度不應低于6L/min﹒㎡，噴水不應低于0.5h。
1.采用K＝80快速響應噴頭的系統
噴頭的布置應符合中危險級Ⅰ級場所，作用面積應符合：

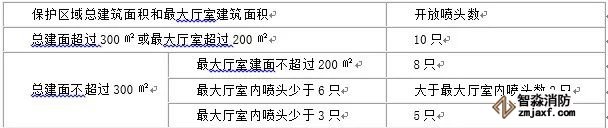

同一支管上噴頭間距和相鄰支管間距，正方形布置時不應大于4.4m，矩形布置時長邊不應大于4.6m，噴頭至墻的距離不應大于2.2m，作用面積應按開放噴頭數不少于6只。2.采用K＝115快速響應擴展覆蓋噴頭的系統

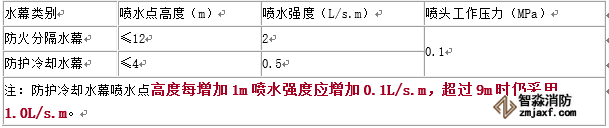

（五）水幕系統設計基本參數
（六）持續噴水時間
除特殊規定外，系統的持續噴水時間，應按火災延續時間不小于1.0h確定。
