通過集中火災報警控制器、消防聯動控制器判別現場消防設備的工作狀態

設備信息查看分為設備查看、分類查看、分區查看三種方式。

如下圖所示，下面介紹“設備查看”：

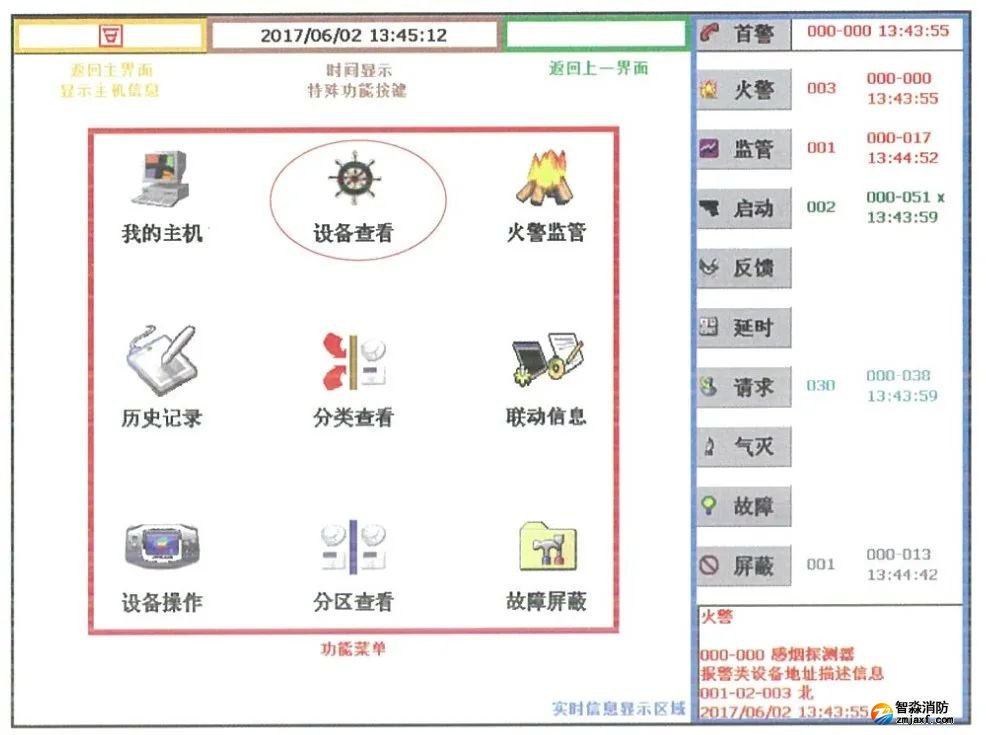

▲運行主界面

在運行主界面下，點擊“設備查看”，進入“設備查看”界面，如下圖所示：

▲“設備查看”界面

查看系統中配置的所有設備，圈內黑色的條目為本機所帶設備，藍色的條目為網絡上所帶設備(如有網絡設備連接)。

其中LXXX: YYY ZZZ，XXX表示回路號，YYY表示配置的設備數，ZZZ表示發生事件的設備數。如L000：064 001表示0回路，一共有64個配接設備，有1個設備發生事件。

點擊一個有負載的回路，出現回路配接設備的位圖信息，如下圖所示：

在位圖顯示方式下，T為報警類型，H為手動按鈕，X為消火栓按鈕，P為壓力開關，W為水流指示器，D為樓層顯示器，J為監管類型，p為監管壓力開關，w為監管水流指示器，M為模塊類型，G為氣體滅火，B為消防廣播，S為聲光警報，m、g、b、s為對應的多線類型。

位圖節點狀態背景顏色對應屏幕右側條目欄信息事件，如：紅色代表火警狀態，綠色代表啟動狀態，藍色代表請求狀態，灰色代表屏蔽狀態等。

點擊切換鍵，回路配接設備位圖顯示切換為列表顯示，列表顯示可以方便地查看每一個地址的詳細信息，如下圖所示：

第一列為回路-地址以及設備所在的X和Y分區，第二列為描述信息和樓層位置等信息，第三列為設備類型以及對應的盤號鍵值，第四列為當前狀態。

無論是在位圖顯示還是列表顯示下，點擊相應的節點設備會顯示設備的詳細信息。此界面根據設備類型的不同顯示信息和按鍵功能有所不同。

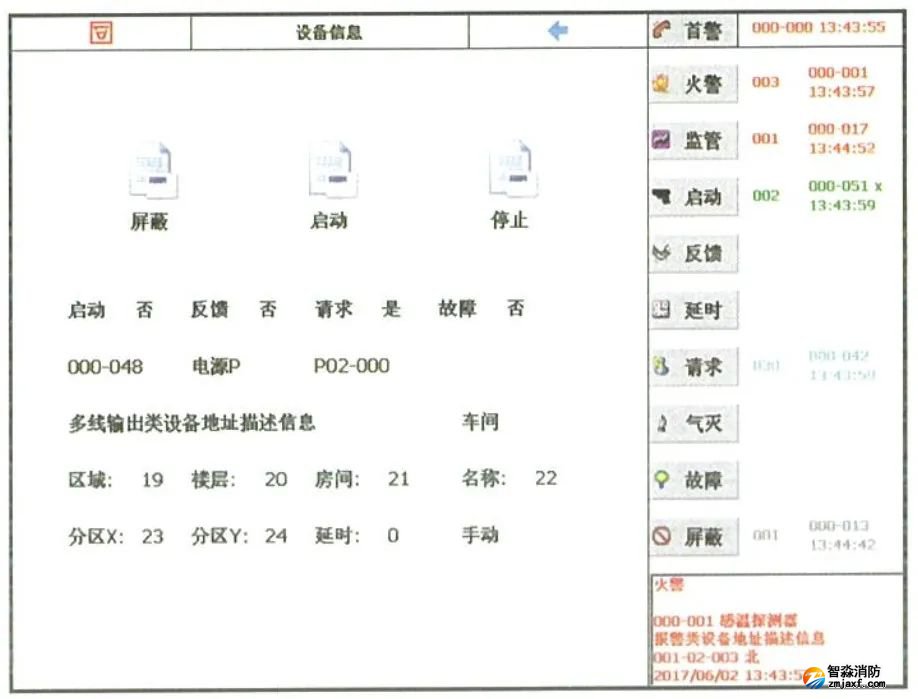

如位圖顯示下，點擊模塊(位圖中“M”處)，控制器界面顯示如下圖所示：
